| RM 1902، EASEY BLDG.، 253-261 HENNESSY ROAD، WANCHAI، HONGKONG | jason@hydraulicpumpvalve.com |
 |
| مكان المنشأ: | ألمانيا |
| اسم العلامة التجارية: | Rexroth |
| رقم الموديل: | R901195742 4WRZ16EA150-7X / 6EG24N9ETK4 / M-674 4WRZ16EA150-71 / 6EG24N9ETK4 / M-674 |
| الحد الأدنى لكمية: | 1 |
|---|---|
| الأسعار: | On request |
| تفاصيل التغليف: | صندوق الورق القياسي |
| وقت التسليم: | 7-10 أيام |
| شروط الدفع: | T / T ، ويسترن يونيون |
| القدرة على العرض: | 100pcs شهريا |
| MNR: | R901195742 | نموذج رقم:: | 4WRZ16EA150-7X / 6EG24N9ETK4 / M-674 4WRZ16EA150-71 / 6EG24N9ETK4 / M-674 |
|---|---|---|---|
| تسليط الضوء: | R901195742,صمامات ريكسروث الهيدروليكية الاتجاهية |
||

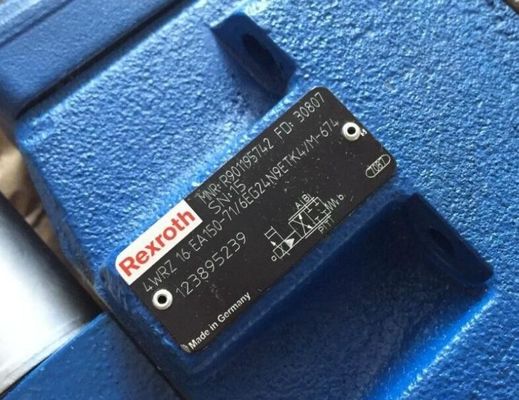

صمامات الاتجاه النسبي من سلسلة Rexroth 4WRZ ، تعمل بشكل تجريبي ، بدون ردود فعل للوضع الكهربائي ، بدون إلكترونيات متكاملة (OBE)
الحجم 10 ، 16 ، 25 ، 32 ، 52
سلسلة مكون 7X
أقصى ضغط تشغيل 350 بار
أقصى تدفق 2800 لتر / دقيقة
المميزات
صمامات اتجاهية ذات مرحلتين تعمل بشكل تجريبي مع إلكترونيات متكاملة (OBE)
التحكم في اتجاه التدفق وحجمه
التشغيل عن طريق ملفات لولبية متناسبة مع خيط مركزي وملف قابل للفصل
لتركيب اللوحة الفرعية: نمط النقل وفقًا لمعيار ISO 4401
جهاز تشغيل إضافي اختياري
بكرة تحكم محورها الربيع
للتطبيقات خارج هذه المعايير ، يرجى الرجوع إلينا!
| نوع | 4WRZ | ||||||
| بحجم | 10 | 16 | 25 | 32 | 52 | ||
| موقف التثبيت | أي ، ويفضل أن يكون أفقيًا | ||||||
| نطاق درجة الحرارة المحيطة | درجة مئوية | -20 ... +70 | |||||
| مدى درجة حرارة التخزين | درجة مئوية | -20 ... +80 | |||||
| وزن | لتركيب لوحة فرعية | كلغ | 7.8 | 11.9 | 18.2 | 42.2 | 79.5 |
| لاتصال شفة | كلغ | 77.5 | |||||
| مع "D3" | كلغ | 8.3 | 12.4 | 18.7 | 42.7 | 80 | |
| اختبار الجيب وفقًا لـ DIN EN 60068-2-6 | 10 دورات ، 10 ... 2000 .. 10 هرتز مع سرعة تغيير التردد اللوغاريتمي 1 أوكتاف / دقيقة ، 5 إلى 57 هرتز ، السعة 1.5 مم (pp) ، 57 إلى 2000 هرتز ، السعة 10 جم ، 3 محاور | ||||||
| اختبار الضوضاء وفقًا لـ DIN EN 60068-2-64 | 20… 2000 هرتز ، السعة 0.05 جم 2 / هرتز (10 جم RMS) 3 محاور ، وقت الاختبار 30 دقيقة لكل محور | ||||||
| اختبار الصدمات وفقًا لـ DIN EN 60068-2-27 | نصف جيبية 15 جم / 11 مللي ثانية ، 3 مرات في الاتجاه الموجب و 3 مرات في الاتجاه السلبي لكل محور ، 3 محاور | ||||||
| حرارة رطبة حسب DIN EN 60068-2-30 | البديل 2: +25 درجة مئوية ... +55 درجة مئوية ، 90٪ ... 97٪ الرطوبة النسبية ، دورتان á 24 ساعة | ||||||
| بحجم | 10 | 16 | 25 | 32 | 52 | |||
| أقصى ضغط تشغيل | شريط | 315 | 350 | |||||
| نطاق ضغط التشغيل | توريد زيت طيار خارجي | شريط | 30 ... 100 | 20… 100 | ||||
| صمام التحكم الدليلي بدون "D3" ، عودة الزيت التجريبية الداخلية | شريط | 30 ... 100 | ||||||
| توريد زيت الطيار الداخلي | شريط | 100 ... 315 | 100… 350 | |||||
| الحد الأقصى لضغط تدفق العودة | المنفذان T و R ، عودة الزيت التجريبية الخارجية | شريط | 315 | 250 | 150 | 250 | ||
| المنفذ T ، عودة الزيت التجريبية الداخلية | شريط | 30 | ||||||
| المنفذ Y | شريط | 30 | ||||||
| أقصى تدفق | لتر / دقيقة | 170 | 460 | 870 | 1600 | 2800 | ||
| التدفق الاسمي | لتر / دقيقة | 25 50 85 |
100 125 150 180 |
220 325 |
360 520 |
1000 | ||
| تدفق الطيار | إشارة الإدخال 0 → 100٪ | المنفذ X و Y | لتر / دقيقة | 3.5 | 5.5 | 7 | 15.9 | 7 |
| حجم الطيار | عملية التبديل 0 → 100٪ | سم³ | 1.7 | 4.6 | 10 | 26.5 | 54.3 | |
| نطاق درجة حرارة السائل الهيدروليكي | درجة مئوية | -20 ... +80 | ||||||
| ويفضل | درجة مئوية | -40 ... +50 | ||||||
| نطاق اللزوجة | مم² / ثانية | 20… 380 | ||||||
| ويفضل | مم² / ثانية | 30… 46 | ||||||
| الحد الأقصى المسموح به لتلوث السائل الهيدروليكي ودرجة النظافة وفقًا لمعيار ISO 4406 (ج) 1) | صمام التحكم الطيار | فئة 18/16/13 وفقًا لمعيار ISO 4406 (ج) | ||||||
| الصمام الرئيسي | فئة 20/18/15 وفقًا لمعيار ISO 4406 (ج) | |||||||
| التخلف | ٪ | ≤ 6 | ||||||
| 1) | يجب الالتزام بفئات النظافة المحددة للمكونات في الأنظمة الهيدروليكية.يمنع الترشيح الفعال الأعطال ويزيد في نفس الوقت من دورة حياة المكونات.لاختيار المرشحات ، راجع www.boschrexroth.com/filter. |
| بحجم | 10 | 16 | 25 | 32 | 52 | ||
| نوع الجهد | الجهد المباشر | ||||||
| تداخل قيمة الأمر | ٪ | 15 | |||||
| أقصى تيار الملف اللولبي | أ | 1.5 | |||||
| مقاومة الملف اللولبي | قيمة التبريد عند 20 درجة مئوية | Ω | 4.8 | ||||
| أقصى قيمة ساخنة | Ω | 7.2 | |||||
| دفعت الوقت | ٪ | 100 | |||||
| أقصى درجة حرارة للملف 1) | درجة مئوية | +150 | |||||
| فئة الحماية وفقًا لـ DIN EN 60529 | IP65 (مع موصل التزاوج مركب ومغلق) | ||||||
| مزود الطاقة | الخامس | 24 | |||||
| نطاق العرض الجهد | الخامس | 19.4 ... 35 | |||||
| 1) | نظرًا لدرجات حرارة السطح التي تحدث في ملفات الملف اللولبي ، يجب الالتزام بالمعايير الأوروبية ISO 13732-1 و EN 982. |
| سائل هيدروليكي | تصنيف | مواد الختم المناسبة | المعايير |
| الزيوت المعدنية والمواد الهيدروكربونية ذات الصلة | HL ، HLP | NBR / جبهة مالوكو | ضجيج 51524 |
| مقاومة للهب - تحتوي على ماء | HFC (Fuchs HYDROTHERM 46M ، Petrofer Ultra آمن 620) | NBR | ISO 12922 |
|
معلومات مهمة عن السوائل الهيدروليكية: لمزيد من المعلومات والبيانات حول استخدام السوائل الهيدروليكية الأخرى ، يرجى الاتصال بنا. قد تكون هناك قيود فيما يتعلق بالبيانات الفنية للصمام (درجة الحرارة ، نطاق الضغط ، دورة الحياة ، فترات الصيانة ، إلخ). يجب أن تكون نقطة الوميض للعملية ووسط التشغيل المستخدم 40 كلفن فوق الحد الأقصى لدرجة حرارة سطح الملف اللولبي. مقاومة للهب - تحتوي على ماء: |
|||
| R901334163 | 4WRZ16EA150-7X / 6EG24ETK4 / D3M |
| R900979554 | 4WRZ16EA150-7X / 6EG24N9EK4 / D3M |
| R901140837 | 4WRZ16EA150-7X / 6EG24N9EK4 / م |
| R900765375 | 4WRZ16EA150-7X / 6EG24N9ETK4 / D3M |
| R900728839 | 4WRZ16EA150-7X / 6EG24N9ETK4 / م |
| R901195742 | 4WRZ16EA150-7X / 6EG24N9ETK4 / M-674 |
| R901085822 | 4WRZ16EA150-7X / 6EG24N9K4 / D3M |
| R901091020 | 4WRZ16EA150-7X / 6EG24N9K4 / D3V |
| R978916080 | 4WRZ16EA150-7X / 6EG24N9K4 / D3V |
| R901124048 | 4WRZ16EA150-7X / 6EG24N9K4 / م |
| R900963363 | 4WRZ16EA150-7X / 6EG24N9K4 / V. |
| R901053298 | 4WRZ16EA150-7X / 6EG24N9TK4 / D3M |
| R901416782 | 4WRZ16EA150-7X / 6EG24N9TK4 / D3V |
| R901122586 | 4WRZ16EA150-7X / 6EG24N9TK4 / م |
| R901357503 | 4WRZ16EA150-7X / 6EG24XEJET / D3V |
| R900954661 | 4WRZE16EA150-7X / 6EG24ETK31 / A1M |
| R900784553 | 4WRZE16EA150-7X / 6EG24ETK31 / F1M |
| R901014847 | 4WRZE16EA150-7X / 6EG24ETK31 / F1V |
| R900971416 | 4WRZE16EA150-7X / 6EG24K31 / A1D3M |
| R901160822 | 4WRZE16EA150-7X / 6EG24K31 / A1M |
| R900967062 | 4WRZE16EA150-7X / 6EG24K31 / A1V |
| R901117243 | 4WRZE16EA150-7X / 6EG24K31 / F1D3V |
| R901233621 | 4WRZE16EA150-7X / 6EG24K31 / F1V |
| R900738677 | 4WRZE16EA150-7X / 6EG24N9EK31 / A1D3M |
| R978909308 | 4WRZE16EA150-7X / 6EG24N9EK31 / A1D3V |
| R901315878 | 4WRZE16EA150-7X / 6EG24N9EK31 / A1V |
| R978919051 | 4WRZE16EA150-7X / 6EG24N9EK31 / F1D3V |
| R900729304 | 4WRZE16EA150-7X / 6EG24N9ETK31 / A1D3M |
| R900930909 | 4WRZE16EA150-7X / 6EG24N9ETK31 / A1D3V |
| R978913404 | 4WRZE16EA150-7X / 6EG24N9ETK31 / A1V |
| R901194399 | 4WRZE16EA150-7X / 6EG24N9K31 / A1D3V |
| R901396896 | 4WRZE16EA150-7X / 6EG24N9K31 / A1M |
| R901395679 | 4WRZE16EA150-7X / 6EG24TK31 / F1M |
