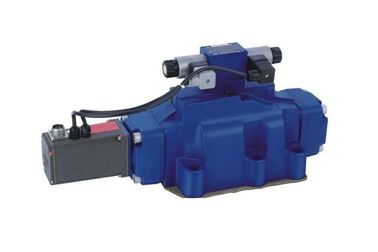

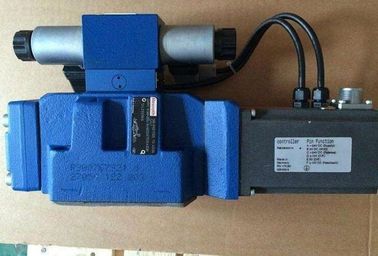

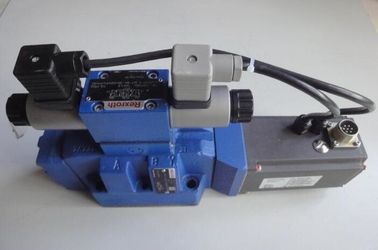

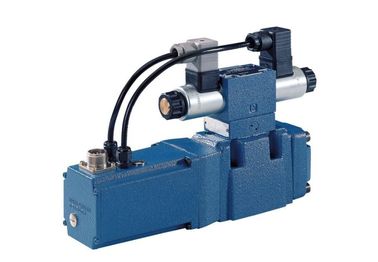

Rexroth 4WRKE سلسلة النسبي الاتجاه صمام
الحجم 10 ، 16 ، 25 ، 27 ، 32 ، 35
سلسلة مكون 3X
أقصى ضغط التشغيل 350 بار
الحد الأقصى للتدفق 3000 لتر / دقيقة
المميزات
* صمامات اتجاهية متتالية ذات مرحلتين مع وضعية التغذية المرتدة من موضع التحكم الرئيسي في البكرة والالكترونيات المتكاملة (OBE) التحكم في اتجاه وحجم التدفق
* التشغيل اللولبي النسبي
لتركيب اللوحة الفرعية: نمط النقل وفقًا للمواصفة القياسية ISO 4401 ملاحظات الموقع الكهربائية
* التحكم الرئيسي الربيع محور التحكم صمام التحكم الطيار: صمام اتجاهي النسبي في مرحلة واحدة
* المرحلة الرئيسية مع التحكم في الموقع
| نوع | 4WRKE | ||||||
| بحجم | 10 | 16 | 25 | 27 | 32 | 35 | |
| موقف التثبيت | أي ، يفضل الأفقي | ||||||
| نطاق درجة الحرارة المحيطة | ° C | -20 ... +50 | |||||
| مدى درجة حرارة التخزين | ° C | -20 ... +80 | |||||
| وزن | كلغ | 8.7 | 11.2 | 16.8 | 17 | 31.5 | 34 |
| اختبار الجيب وفقًا لـ DIN EN 60068-2-6 | 10 دورات ، 10 ... 2000 .. 10 هرتز مع سرعة تغيير لوغاريتمي متغيرة من 1 octave / min ، 5 إلى 57 Hz ، السعة 1.5 mm (pp) ، 57 إلى 2000 Hz ، السعة 10g ، 3 محاور | ||||||
| اختبار الضوضاء وفقًا لـ DIN EN 60068-2-64 | 20… Hz 2000 ، السعة 0.05g2 / Hz (10gRMS) 3 محاور ، وقت الاختبار 30 دقيقة لكل محور | ||||||
| اختبار الصدمة وفقًا لـ DIN EN 60068-2-27 | نصف جيب 15g / 11 مللي ثانية ، 3 مرات في الإيجابية و 3 مرات في الاتجاه السالب لكل محور ، 3 محاور | ||||||
| الحرارة الرطبة حسب DIN EN 60068-2-30 | البديل 2: +25 درجة مئوية ... +55 درجة مئوية ، 90 ٪ ... الرطوبة النسبية 97 ٪ ، 2 دورة لمدة 24 ساعة | ||||||
| بحجم | 10 | 16 | 25 | 27 | 32 | 35 | |||
| أقصى ضغط التشغيل | شريط | 350 | |||||||
| أقصى ضغط التشغيل | ميناء P | شريط | 315 | 350 | 210 | 350 | |||
| الميناء أ | شريط | 315 | 350 | 210 | 350 | ||||
| المنفذ ب | شريط | 315 | 350 | 210 | 350 | ||||
| نطاق ضغط التشغيل | صمام التحكم التجريبي ، إمدادات النفط التجريبية | شريط | 25 ... 315 | ||||||
| أقصى ضغط تدفق العودة | ميناء T ، عودة النفط الطيار الخارجي | شريط | 315 | 250 | 210 | 250 | |||
| ميناء T ، عودة زيت الطيار الداخلي | شريط | 10 | |||||||
| ميناء Y | شريط | 10 | |||||||
| أقصى تدفق | لتر / دقيقة | 170 | 460 | 870 | 1000 | 1600 | 3000 | ||
| التدفق الاسمي 1) | لتر / دقيقة | 25 50 100 | 125 150 200 220 | 220 350 | 500 | 400 600 | 1000 | ||
| تدفق تجريبي | إشارة الدخل 0 → 100٪ | المنفذ العاشر و ص | لتر / دقيقة | 4.1 | 8.5 | 11.7 | 13 | ||
| نطاق درجة حرارة السوائل الهيدروليكية | ° C | -20 ... +80 | |||||||
| ويفضل | ° C | -40 ... +50 | |||||||
| مجموعة اللزوجة | مم ² / ق | 20 ... 380 | |||||||
| ويفضل | مم ² / ق | 30 ... 45 | |||||||
| الحد الأقصى المسموح به لدرجة تلوث السائل الهيدرولي ، درجة نظافة طبقاً للمواصفة ISO 4406 (c) 2) | صمام التحكم التجريبي | الفئة 18/16/13 وفقًا للمواصفة القياسية ISO 4406 (c) | |||||||
| الصمام الرئيسي | الفئة 20/18/15 وفقًا للمواصفة القياسية ISO 4406 (c) | ||||||||
| التخلفية نزعة المادة الممغنطة إلي البقاء في حالة مغناطيسية | ٪ | 1 | |||||||
| حساسية الاستجابة | ٪ | ≤ 0.5 | |||||||
| 1) | ± 10٪ مع Δp = 10 bar ، Δp = فرق ضغط الصمام |
| 2) | يجب الالتزام بفئات النظافة المحددة للمكونات في الأنظمة الهيدروليكية. الترشيح الفعال يمنع الأخطاء ويزيد في الوقت نفسه من دورة حياة المكونات. لاختيار المرشحات ، انظر www.boschrexroth.com/filter. |
| بحجم | 10 | 16 | 25 | 27 | 32 | 35 | ||
| نوع الجهد | الجهد المباشر | |||||||
| نوع الإشارة | التناظرية | |||||||
| أقصى استهلاك الحالي | من مكبر للصوت | ا | 1.5 | |||||
| مكبر للصوت (الدافع الحالي) | ا | 3 | ||||||
| فئة الحماية وفقًا لـ DIN EN 60529 | IP65 (مع موصل التزاوج مركب ومؤمن) | |||||||
| مزود الطاقة | الخامس | 24 | ||||||
| نطاق امدادات التيار الكهربائي | الخامس | 18 ... 35 | ||||||
| التأريض (GND) | الخامس | 0 | ||||||
| إدخال قيمة الأوامر | "A1" | الخامس | 10 | |||||
| نطاق إدخال قيمة الأوامر | "F1" | أمبير | 4 ... 20 | |||||
| مخرجات القيمة الفعلية | "A1" | الخامس | 10 | |||||
| نطاق قيمة الانتاج الفعلي | "F1" | أمبير | 4 ... 20 | |||||
| السائل الهيدروليكي | تصنيف | مواد مانعة للتسرب مناسبة | المعايير |
| الزيوت المعدنية والهيدروكربونات ذات الصلة | HL ، HLP | NBR / FKM | DIN 51524 |
| مقاومة للاحتراق - تحتوي على ماء | HFC (Fuchs HYDROTHERM 46M، Petrofer Ultra Safe 620) | NBR | ISO 12922 |
| استرات حامض الفوسفوريك | HFD-R | جبهة مالوكو | |
معلومات هامة عن السوائل الهيدروليكية: لمزيد من المعلومات والبيانات حول استخدام السوائل الهيدروليكية الأخرى ، يرجى الاتصال بنا. قد تكون هناك قيود بخصوص بيانات الصمام التقني (درجة الحرارة ، نطاق الضغط ، دورة الحياة ، فترات الصيانة ، إلخ). يجب أن تكون نقطة الوميض للعملية ووسط التشغيل المستخدم 40 كلفن فوق درجة حرارة سطح الملف اللولبي القصوى. مقاومة للماء المقاوم للحريق: | |||
| R900782033 | 4WRKE32E000L-3X / 6EG24K31 / A5D3M-346 |
| R901117336 | 4WRKE32E1-600L-3X / 6EG24EK31 / A1D3M |
| R901268348 | 4WRKE32E1-600L-3X / 6EG24EK31 / A1D3V |
| R901061842 | 4WRKE32E1-600L-3X / 6EG24EK31 / A5D3M |
| R900716436 | 4WRKE32E1-600L-3X / 6EG24EK31 / A5D3M-280 |
| R901124444 | 4WRKE32E1-600L-3X / 6EG24EK31 / C1D3M |
| R901102982 | 4WRKE32E1-600L-3X / 6EG24K31 / A1D3M |
| R901089781 | 4WRKE32E1-600L-3X / 6EG24K31 / A1D3M-280 |
| R900753006 | 4WRKE32E1-600L-3X / 6EG24K31 / A5D3M |
| R900711650 | 4WRKE32E1-600L-3X / 6EG24K31 / A5D3M-280 |
| R901231200 | 4WRKE32E1-600L-3X / 6EG24K31 / C1D3M |
| R901141349 | 4WRKE32E1-600L-3X / 6EG24K31 / F1D3M |
| R901100916 | 4WRKE32E1-600P-3X / 6EG24K31 / A1D3M |
| R901224967 | 4WRKE32E3-400L-3X / 6EG24K31 / F1D3M |
| R900749131 | 4WRKE32E3-600L-3X / 6EG24EK31 / A5D3M-280 |
| R900757166 | 4WRKE32E3-600L-3X / 6EG24K31 / A5D3M |
| R901213323 | 4WRKE32E3-600L-3X / 6EG24K31 / F1D3M |
| R901075896 | 4WRKE32E3-600P-3X / 6EG24K31 / A1D3M |
| R901125229 | 4WRKE32E400L-3X / 6EG24EK31 / A1D3M |
| R901056702 | 4WRKE32E400L-3X / 6EG24ETK31 / A1D3M |
| R901190018 | 4WRKE32E400L-3X / 6EG24K31 / A1D3M |
| R901119343 | 4WRKE32E400L-3X / 6EG24K31 / A5D3M-280 |
| R900743960 | 4WRKE32E400S-3X / 6EG24ETK31 / A5D3M |
| R901033473 | 4WRKE32E600L-3X / 6EG24EK31 / A1D3M |
| R901018297 | 4WRKE32E600L-3X / 6EG24EK31 / A1D3M-280 |
| R900717062 | 4WRKE32E600L-3X / 6EG24EK31 / A5D3M |
| R900762393 | 4WRKE32E600L-3X / 6EG24EK31 / A5D3M-280 |
| R901093691 | 4WRKE32E600L-3X / 6EG24EK31 / C1D3M |
| R901076137 | 4WRKE32E600L-3X / 6EG24EK31 / F1D3M |
| R901016496 | 4WRKE32E600L-3X / 6EG24ETK31 / A1D3M |
| R901124438 | 4WRKE32E600L-3X / 6EG24ETK31 / A1D3V |
| R900712050 | 4WRKE32E600L-3X / 6EG24ETK31 / A5D3M |
| R901026586 | 4WRKE32E600L-3X / 6EG24ETK31 / A5D3M-560 |
| R900734062 | 4WRKE32E600L-3X / 6EG24K31 / A1D3M |
| R900249917 | 4WRKE32E600L-3X / 6EG24K31 / A1D3M-280 |
| R900739618 | 4WRKE32E600L-3X / 6EG24K31 / A1D3V |
| R900713637 | 4WRKE32E600L-3X / 6EG24K31 / A5D3M |
| R900713635 | 4WRKE32E600L-3X / 6EG24K31 / A5D3M-280 |
| R900712759 | 4WRKE32E600L-3X / 6EG24K31 / C1D3M |
| R900245364 | 4WRKE32E600L-3X / 6EG24K31 / F1D3M |
| R901067075 | 4WRKE32E600L-3X / 6EG24TK31 / A5D3M |
| R900779949 | 4WRKE32E600S-3X / 6EG24ETK31 / A1D3M |
| R900742149 | 4WRKE32E600S-3X / 6EG24ETK31 / A5D3M |
| R901201718 | 4WRKE32R3-400L-3X / 6EG24K31 / A1D3M |
| R901183869 | 4WRKE32R3-400L-3X / 6EG24K31 / F1D3M |
| R901183870 | 4WRKE32R3-600L-3X / 6EG24K31 / F1D3M |
| R900714093 | 4WRKE32W000L-3X / 6EG24EK31 / A5D3M-714 |
| R900718659 | 4WRKE32W000L-3X / 6EG24EK31 / A5D3M-715 |
| R900766030 | 4WRKE32W000L-3X / 6EG24EK31 / A5D3M-730 |
| R901040669 | 4WRKE32W000L-3X / 6EG24EK31 / A5D3M-809 |
| R900718601 | 4WRKE32W000L-3X / 6EG24EK31 / A5D3WC15M-715 |
| R901132750 | 4WRKE32W2-600L-3X / 6EG24K31 / A5D3M |
| R900773692 | 4WRKE32W6-400L-3X / 6EG24EK31 / A5D3M |
| R901122589 | 4WRKE32W6-400L-3X / 6EG24EK31 / F1D3M |
| R901124442 | 4WRKE32W6-400L-3X / 6EG24ETK31 / F1D3M |
| R901044433 | 4WRKE32W6-400L-3X / 6EG24K31 / A1D3M |
| R901117295 | 4WRKE32W6-400L-3X / 6EG24K31 / F1D3M |
| R901088904 | 4WRKE32W6-600L-3X / 6EG24EK31 / A1D3M |
| R900729161 | 4WRKE32W6-600L-3X / 6EG24EK31 / A5D3M |
| R900709015 | 4WRKE32W6-600L-3X / 6EG24EK31 / A5D3M-280 |
| R900732239 | 4WRKE32W6-600L-3X / 6EG24EK31 / C5D3M-718 |
| R901016317 | 4WRKE32W6-600L-3X / 6EG24EK31 / F1D3M |
| R900249276 | 4WRKE32W6-600L-3X / 6EG24ETK31 / A1D3M |
| R901153481 | 4WRKE32W6-600L-3X / 6EG24ETK31 / F1D3V |
| R900780615 | 4WRKE32W6-600L-3X / 6EG24K31 / A1D3M |
| R901238441 | 4WRKE32W6-600L-3X / 6EG24K31 / A1D3V |
| R900721875 | 4WRKE32W6-600L-3X / 6EG24K31 / A5D3M |
| R900762389 | 4WRKE32W6-600L-3X / 6EG24K31 / F1D3M |
| R900701446 | 4WRKE32W6-600L-3X / 6EG24TK31 / A1D3M |
| R901026641 | 4WRKE32W6-600P-3X / 6EG24EK31 / A1D3M |
| R900740749 | 4WRKE32W6-600P-3X / 6EG24EK31 / A5D3M |
| R901096192 | 4WRKE32W6-600P-3X / 6EG24EK31 / A5D3M-280 |
| R901011230 | 4WRKE32W6-600P-3X / 6EG24EK31 / C1D3M |
| R901047149 | 4WRKE32W6-600P-3X / 6EG24EK31 / F1D3V |
| R901184378 | 4WRKE32W6-600P-3X / 6EG24K31 / A1D3M-280 |
| R900706744 | 4WRKE32W8-000L-3X / 6EG24EK31 / A5D3M-704 |
| R901107424 | 4WRKE32W8-400L-3X / 6EG24EK31 / A1D3M |
| R901121949 | 4WRKE32W8-400L-3X / 6EG24EK31 / F1D3M |
| R901090623 | 4WRKE32W8-600L-3X / 6EG24EK31 / A1D3M |
| R900747304 | 4WRKE32W8-600L-3X / 6EG24EK31 / A5D3M |
| R900731019 | 4WRKE32W8-600L-3X / 6EG24EK31 / A5D3M-280 |
| R901093095 | 4WRKE32W8-600L-3X / 6EG24EK31 / F1D3M |
| R900718023 | 4WRKE32W8-600L-3X / 6EG24ETK31 / A1D3M |
| R901014199 | 4WRKE32W8-600L-3X / 6EG24ETK31 / A5D3M |
| R901055130 | 4WRKE32W8-600L-3X / 6EG24ETK31 / F1D3M |
| R901023120 | 4WRKE32W8-600L-3X / 6EG24K31 / A1D3M |
| R901056252 | 4WRKE32W8-600L-3X / 6EG24K31 / A1D3V |
| R900704403 | 4WRKE32W8-600L-3X / 6EG24K31 / A5D3M |
| R901299712 | 4WRKE32W8-600L-3X / 6EG24K31 / C1D3M |
| R900709134 | 4WRKE32W8-600L-3X / 6EG24K31 / F1D3M |
| R901048597 | 4WRKE32W8-600L-3X / 6EG24TK31 / A1D3M |
| R900724034 | 4WRKE32W8-600L-3X / 6EG24TK31 / A1D3V |
| R901060544 | 4WRKE32W8-600P-3X / 6EG24K31 / A1D3M |
| R900721885 | 4WRKE32W8-600P-3X / 6EG24K31 / A5D3M |
| R901167507 | 4WRKE32W8-600P-3X / 6EG24K31 / F1D3M |
| R900711743 | 4WRKE32W9-600L-3X / 6EG24EK31 / A5D3M |
